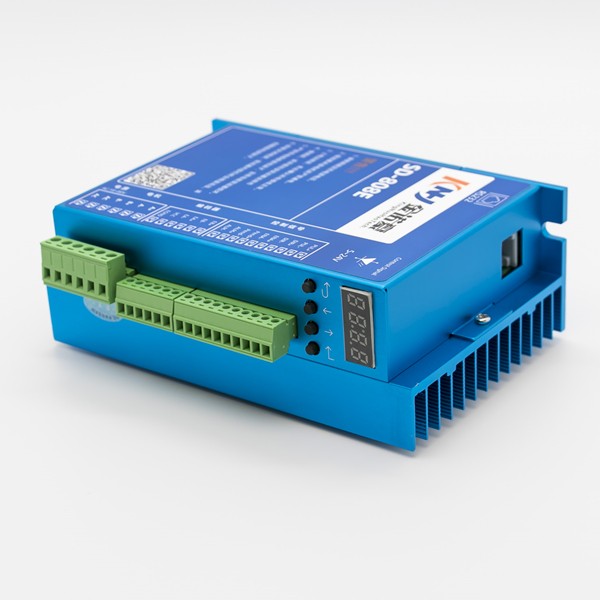

    SD-808E二相闭环步进草莓视频在线观看成人

    • 品牌:草莓视频污污版
    • 配套产品:86闭环步进草莓视频黄版下载APP
    • 输入电压:AC:18~80V;DC:24~110V
    • 峰值电流:6.0A
    1、输入电压:AC:18~80V DC:24~110V

    2、峰值电流:6.0A

    3、控制功能:脉冲+方向

    4、细分:400~51200

    5、控制信号接口电平:5~24VDC

    6、机械尺寸:97*150*53mm

    7、可根据客户要求定制功能

    15920081001

    在线咨询
    • 技术参数
    • 外形尺寸
    • 资料下载

    选型指南

    型号  Mode

      两相闭环步进草莓视频在线观看成人SD-808E

    输入电压 Power Supply

    AC:18~80V  DC:24-110V

    最大峰值电流  Maximum  peak  current

          6.0A

    控制功能 Control Modes

          脉冲+方向

    细分     Subdivisions

          400~51200

    控制信号接口电平 Control Signal Voltage

          5-24VDC

    机械尺寸          Domensions

          97*150*53mm

    报警代码

    报警代码

    故障名称

    故障内容

    ER01

    过电流

    草莓视频黄版下载APP电流过大

    ER02

    超速

    草莓视频黄版下载APP电流超过限制值(最大3000转/分)

    ER03

    位置超差

    位置偏差计数器的数值超过设定值

    ER04

    草莓视频在线观看成人过热

    草莓视频在线观看成人温度超过设定值(最高80℃)

    ER05

    直流过压

    主电路电压输入超过设定值

    ER06

    EPROM错误

    EPROM读写时错误

    ER07

    编码器故障

    编码器接线错误

    ER08

    草莓视频黄版下载APP连接故障

    草莓视频黄版下载APP接线错误或草莓视频黄版下载APP有短线

    当出现故障时,请根据故障代码做相应的处理, ENA 信号有效,草莓视频在线观看成人 将清除所有故障;草莓视频在线观看成人重新上电也能清除故障报警。

    草莓视频在线观看成人内部细分表(P001 内部的值)

    细分数

    SET

    2

    4

    5

    8

    10

    16

    20

    25

    细分数

    32

    40

    50

    64

    100

    128

    200

    256

    上位机在计算脉冲当量时请用上面表格的细分数*200,得到单位为脉冲/转的细分值。

    闭环驱动系统不能简单的以更换草莓视频黄版下载APP线来改变草莓视频黄版下载APP的运转方向,如果草莓视频黄版下载APP 运行方向与给定方向不一致时,

    更改参数 P002 里的值来进行换向。

    参数设定表(手机浏览时,可左右滑动表格)

    参数

    名称

    参数范围

    说明

    P000

    控制参数

    用于修改系统的性能参数

    P001

    细分选择

    Set, 2-256

    16档通用细分,1档任意细分

    P002

    草莓视频黄版下载APP运行方向选择

    0,1

    草莓视频黄版下载APP正反方向设定

    P003

    草莓视频黄版下载APP类型选择

    57,86

    57/60,86法兰草莓视频黄版下载APP

    P004

    位置超差限定值

    1-9999

    系统默认4000

    P005

    锁定电流百分比

    0-100%

    系统默认50%

    P020

    输入脉冲数低4位



    用于显示外部输入脉冲累计总数,分开查看高低8位

    P021

    输入脉冲数搞4位

    P100

    运行电流百分比

    10-120%

      *

    P101

    电流环比列系数

    1-1000

    出厂设置,禁止修改

    P102

    电流环积分系数

    1-1000

    出厂设置,禁止修改

    P103

    电流环阻尼系数

    1-1000

    出厂设置,禁止修改

    P104

    速度环比列系数

    1-1000

      *

    P105

    速度环积分系数

    1-1000

      *

    P106

    位置环比列系数

    1-1000

      *

    P107

    速度环前馈系数

    1-1000

      *

    P108

    草莓视频在线观看成人内部使能

    0,1

      *

    P109

    速度环阻尼系数

    1-100

      *

    P112

    共振系数

    1-12

    默认值为6

    P200

    运行模式选择

    0.1

    位置模式为0,速度模式为1

    P201

    加速设定

    默认60

    速度模式,草莓视频在线观看成人转速 转/分

    P202

    加减速时间

    100ms

    速度模式,加减速时间,ms

    指示灯引脚功能说明(手机浏览时,可左右滑动表格)

    标记符号

    功能

    注释

    PWR  ALM

    故障及电压指示灯

    详见报警代码表

    PUL+

    脉冲正输入

    输入电压范围5˜24V

    PUL-

    脉冲负输入

    输入电压范围5˜24V

    DIR+

    方向正输入

    输入电压范围5˜24V

    DIR-

    方向负输入

    输入电压范围5˜24V

    EN+

    使能正输入

    该信号有效时,草莓视频黄版下载APP处于自由状态

    EN-

    使能负输入

    该信号有效时,草莓视频黄版下载APP处于自由状态

    V+

    电源正极

    DC:24˜110V(注意不要接反) AC18˜80V

    V-

    电源负极

    DC:24˜110V(注意不要接反) AC18˜80V

    ALM+

    报警信号正输出

    草莓视频在线观看成人故障保护后输 出信号给上位机

    ALM-

    报警信号负输出

    Pend+

    到位信号正输出

    草莓视频黄版下载APP到位后草莓视频在线观看成人输出信号给上位机

    Pend-

    到位信号负输出

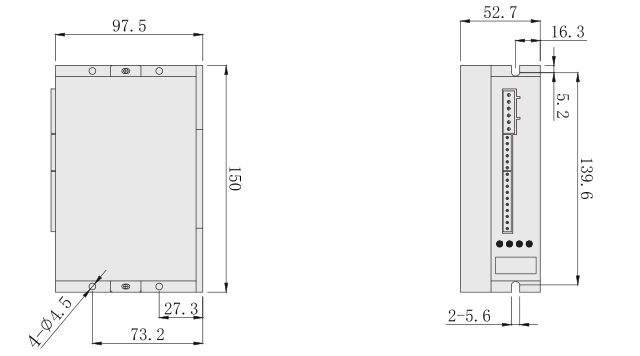

    外形尺寸图(单位:mm

    SD-808E外形尺寸图
