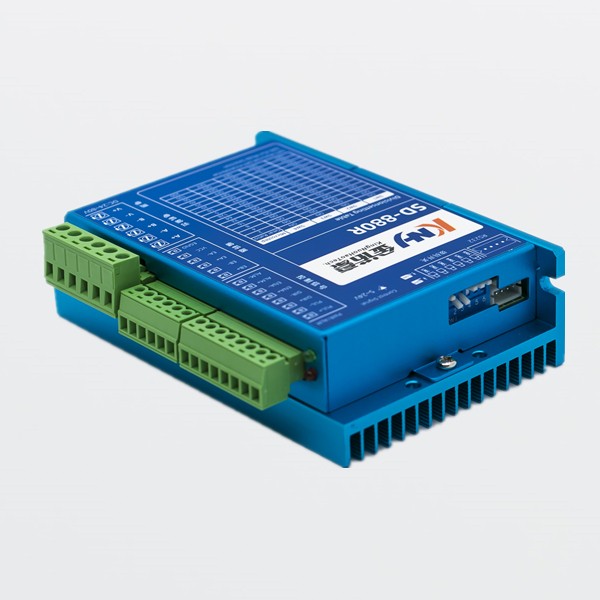

    SD-880R二相闭环步进草莓视频在线观看成人

    • 品牌:草莓视频污污版
    • 配套:28/42/57/60闭环步进草莓视频黄版下载APP
    • 输入电压:24~80VDC
    • 控制功能:脉冲+方向
    1、输入电压:24~80VDC

    2、匹配草莓视频黄版下载APP:28/42/57/60闭环步进草莓视频黄版下载APP

    3、控制功能:脉冲+方向

    4、细分:400~40000

    5、控制信号接口电平:5~24VDC

    6、机械尺寸:75.5*118*33mm

    7、可根据客户要求定制功能

    15920081001

    在线咨询
    • 技术参数
    • 外形尺寸
    • 资料下载

    选型指南

    型号  Mode

      两相闭环步进草莓视频在线观看成人SD-880R

    输入电压 Power Supply

    24~80VDC

    最大峰值电流 Maximum peak current

          6.0A

    控制功能 Control Modes

          脉冲+方向

    细分     Subdivisions

         400~40000

    控制信号接口电平Control Signal Voltage

          5-24VDC

    机械尺寸        Domensions

          75.5*118*33mm

    细分表

    SW1

    SW2

    SW3

    SW4

    Microstep

    ON

    ON

    ON

    ON

    Gear Ratio

    OFF

    ON

    ON

    ON

    2

    ON

    OFF

    ON

    ON

    4

    OFF

    OFF

    ON

    ON

    8

    ON

    ON

    OFF

    ON

    16

    OFF

    ON

    OFF

    ON

    32

    ON

    OFF

    OFF

    ON

    64

    OFF

    OFF

    OFF

    ON

    128

    ON

    ON

    ON

    OFF

    5

    OFF

    ON

    ON

    OFF

    10

    ON

    OFF

    ON

    OFF

    20

    OFF

    OFF

    ON

    OFF

    25

    ON

    ON

    OFF

    OFF

    40

    OFF

    ON

    OFF

    OFF

    50

    ON

    OFF

    OFF

    OFF

    100

    OFF

    OFF

    OFF

    OFF

    200

    SW5  MotorDIR OFF=CCW   ON=CW

    SW6  Run Selection

    报警代码

    绿色LED为电源指示灯,草莓视频在线观看成人接通电源时,绿灯闪烁;切断草莓视频在线观看成人电源时,绿灯熄灭。

    红色LED为故障指示灯,出现故障时,红灯周期性循环闪烁;故障清除后,红灯熄灭。草莓视频在线观看成人正常工作。红灯闪烁次数代表不同的故障,具体关系如下:

    LED灯状态

    故障名称

    故障内容

    1红+1绿

    过电流

    草莓视频黄版下载APP电流过大

    2红+1绿

    超速

    草莓视频黄版下载APP电流超过限制值(最大3000转/分)

    3红+1绿

    位置超差

    位置偏差计数器的数值超过设定值

    4红+1绿

    草莓视频在线观看成人过热

    草莓视频在线观看成人温度超过设定值(最高80

    5红+1绿

    直流过压

    主电路电压输入超过设定值

    6红+1绿

    EPROM错误

    EPROM读写时错误

    7红+1绿

    编码器故障

    编码器接线错误

    8红+1绿

    草莓视频黄版下载APP连接故障

    草莓视频黄版下载APP接线错误或草莓视频黄版下载APP有短线

    当出现故障时,请根据故障代码做相应的处理, ENA 信号有效,草莓视频在线观看成人

    将清除所有故障;草莓视频在线观看成人重新上电也能清除故障报警。

    指示灯引脚功能说明(手机浏览时,可左右滑动表格)

    标记符号

    功能

    注释

    PWR ALM

    故障及电压指示灯

    详见报警代码表

    PUL+

    脉冲正输入

    输入电压范围5˜24V

    PUL-

    脉冲负输入

    输入电压范围5˜24V

    DIR+

    方向正输入

    输入电压范围5˜24V

    DIR-

    方向负输入

    输入电压范围5˜24V

    EN+

    使能正输入

    该信号有效时,草莓视频黄版下载APP处于自由状态

    EN-

    使能负输入

    该信号有效时,草莓视频黄版下载APP处于自由状态

    V+

    电源正极

    DC:24˜80V(注意不要接反)

    V-

    电源负极

    ALM+

    报警信号正输出

    草莓视频在线观看成人故障保护后输 出信号给上位机

    ALM-

    报警信号负输出

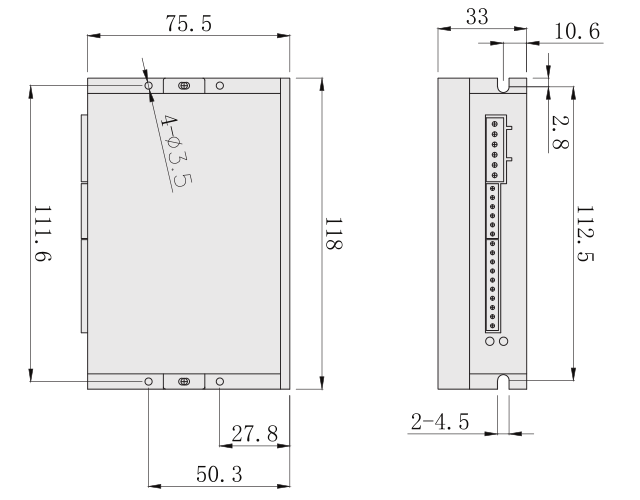

    外形尺寸图(单位:mm

    SD-880R外形尺寸图
