2、电感精度：±20%
3、电阻精度：±10%
4、温升：<80℃Max (额定电流，三相通电)
5、工作环境温度：-20 ˜ +50℃（无结冰）
6、绝缘电阻：100MΩ min. 500VDC
7、绝缘耐压：500VAC 1Min
15920081001
命名规则
|
42HC151-60U19-40 □□ |
|
|
命名段 |
含义 |
|
42 |
草莓视频黄版下载APP外径110mm |
|
HC |
三相步进 |
|
151 |
机身长度151mm |
|
60 |
额定电流6.0A |
|
U |
出轴方式：A圆轴；D单扁；U键槽；V双扁 |
|
19 |
输出直径19mm |
|
40 |
出轴长40mm |
|
□□ |
非标参数 |
技术参数(手机浏览时，可左右滑动表格）
|
草莓视频黄版下载APP型号 （Model） |
保持转矩（N.M） |
机身长度(mm) |
相电流 (A) |
相电阻 (Ω) |
相电感 (mH) |
转动惯量 (g.c㎡) |
重量 Kg |
适配草莓视频在线观看成人 (推荐型号) |
|
42HC151-60U19-40 □□ |
12 |
151 |
6.0 |
0.60 |
2.67 |
9720 |
6.3 |
SCH-2272R |
|
42HC185-60U19-40 □□ |
16 |
185 |
6.0 |
0.70 |
2.96 |
13560 |
8.5 |
SCH-2272R |
|
42HC219-69U19-40 □□ |
20 |
219 |
6.9 |
0.57 |
2.46 |
17400 |
10.7 |
SCH-2272R |

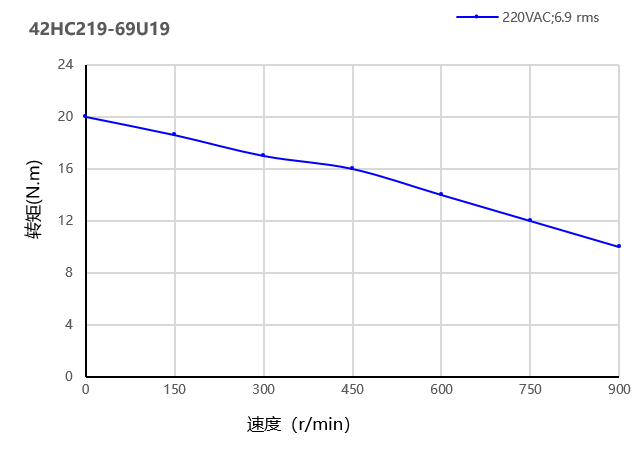

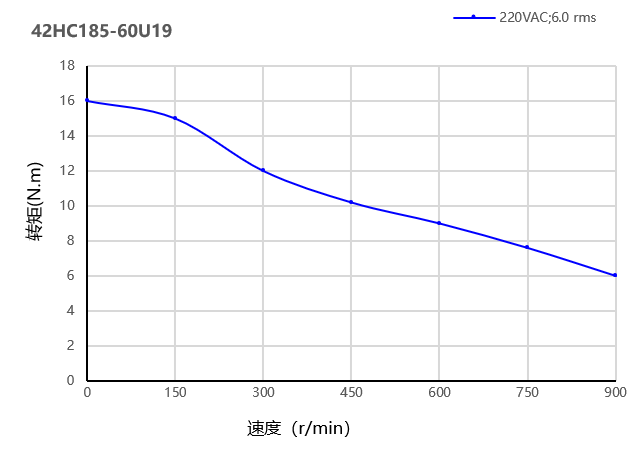

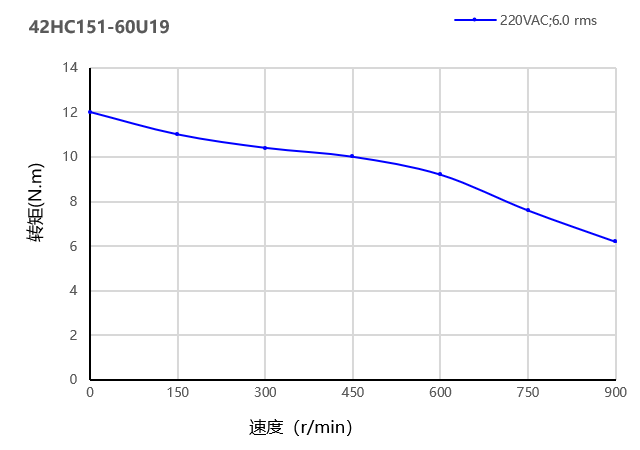

动态力矩曲线
注意事项
●同一草莓视频黄版下载APP同一草莓视频在线观看成人，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●草莓视频在线观看成人电压越高，高速输出力矩越大，但不能超出草莓视频在线观看成人的电压使用范围，建议电压小于或等于220VAC。

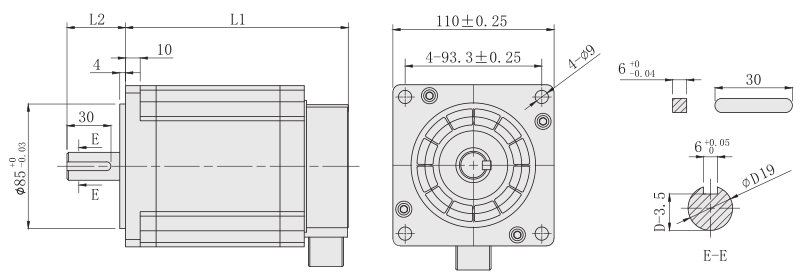

外形尺寸图（单位：mm）
★本系列草莓视频黄版下载APP可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式；
★加配：行星减速机、断电刹车、IP65等级防水工艺。
|
型号 |
PDF文件 |
3D图 |
|
42HC151-60U19-40 |
点击下载 |
点击下载 |
|
42HC185-60U19-40 |
点击下载 |
点击下载 |
|
42HC219-69U19-40 |
点击下载 |
点击下载 |
