产品特点
2、电感精度：±20%
3、电阻精度：±10%
4、温升：<80℃Max (额定电流，二相通电)
5、工作环境温度：-20 ˜ +50℃（无结冰）
6、绝缘电阻：100MΩ
min. 500VDC
7、绝缘耐压：500VAC 1Min
命名规则
|
23HS56-42D15-ZK □□ |
|
|
命名段 |
含义 |
|
23 |
草莓视频黄版下载APP外径28mm |
|
HS |
两相步进 |
|
56 |
机身长度32mm |
|
42 |
额定电流1.4A |
|
D |
出轴方式：A圆轴；D单扁；U键槽；V双扁 |
|
15 |
输出直径10mm |
|
ZK |
中空轴草莓视频黄版下载APP |
|
□□ |
非标参数 |
技术参数(手机浏览时，可左右滑动表格）
|
草莓视频黄版下载APP型号 （Model） |
保持转矩（N.M） |
机身长度 L1 (mm) |
相电流 (A) |
相电阻 (Ω) |
相电感 (mH) |
转动惯量 (g.c㎡) |
重量 Kg |
适配草莓视频在线观看成人 (推荐型号) |
|
23HS56-42D15-ZK □□ |
1.1 |
56 |
4.2 |
0.4 |
1.2 |
280 |
0.7 |
SD-545R |
|
23HS76-42D15-ZK □□ |
1.8 |
76 |
4.2 |
0.6 |
1.8 |
440 |
1.0 |
SD-545R |
★ 推荐草莓视频在线观看成人是脉冲型，草莓视频污污版还可以为客户提供以下驱动：
★ 总线型步进草莓视频在线观看成人、★ IO控制、电位器调速、★ 刹车控制

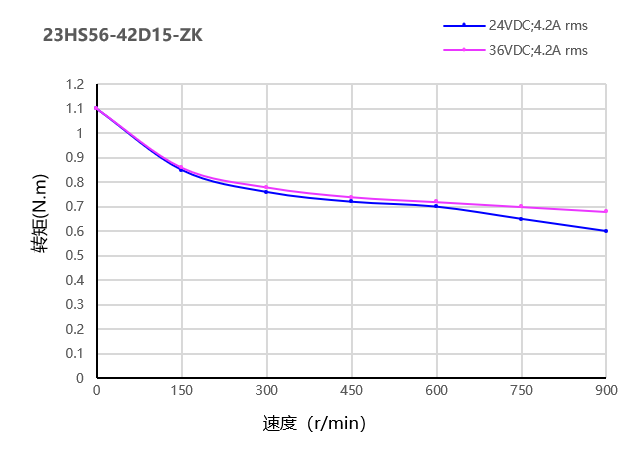

动态力矩曲线
注意事项
●同一草莓视频黄版下载APP同一草莓视频在线观看成人，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●草莓视频在线观看成人电压越高，高速输出力矩越大，但不能超出草莓视频在线观看成人的电压使用范围，建议电压小于或等于36VDC。

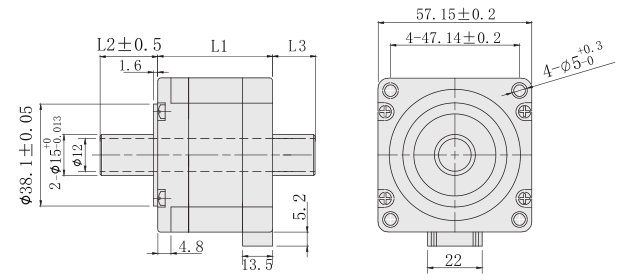

外形尺寸图（单位：mm）
★本系列草莓视频黄版下载APP可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。
|
型号 |
PDF文件 |
3D图 |
|
23HS56-42D15-ZK |
点击下载 |
点击下载 |
|
23HS76-42D15-ZK |
点击下载 |
点击下载 |
